CAO

• Vous connaissez la référence ?
  • Saisissez la référence dans la zone « Recherche par référence » à droite
• Vous n'êtes pas sûr de la référence ?
  • Utilisez le menu Recherche à droite pour effectuer une « Recherche par diamètre »
• Cliquez sur la référence dans la table de recherche
• Dans la partie inférieure droite de la page de la pièce, remplissez le formulaire « Télécharger un fichier de CAO »
• Choisissez le matériau à gauche et saisissez la Hauteur (ressorts ondulés uniquement)
• Sélectionnez « Insertion directe » pour insérer notre composant dans un document vide sous la forme de fonctions paramétriques. Cette méthode exige une session de CAO ouverte et un plug-in Java gratuit.
• Sélectionnez « Télécharger » pour télécharger un graphique ou un document de CAO 2D ou 3D. Un fichier ZIP contenant le modèle et les instructions correspondantes sera généré pour téléchargement. Certains formats exigent des macros. Consultez les instructions ou l'aide pour de plus amples informations.
• Pour toute question ou tout problème, veuillez vous adresser à cad@smalley.com

Exemple

• Après une Recherche par diamètre ou une Recherche par référence, le système vous amène dans la Table de recherche des pièces. Sélectionnez la pièce dans la table en cliquant sur la référence.

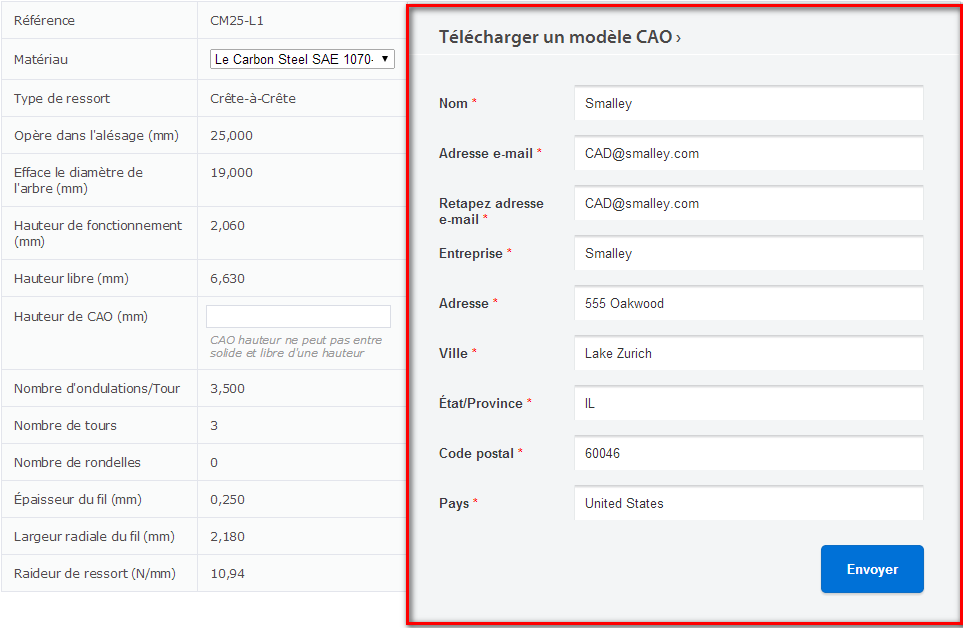

• Lorsque vous cliquez sur la référence, le système vous amène à la page spécifique de la pièce.  Remplissez le formulaire « Télécharger un fichier de CAO », en activant les cookies, et vous n'aurez plus besoin de le remplir par la suite.

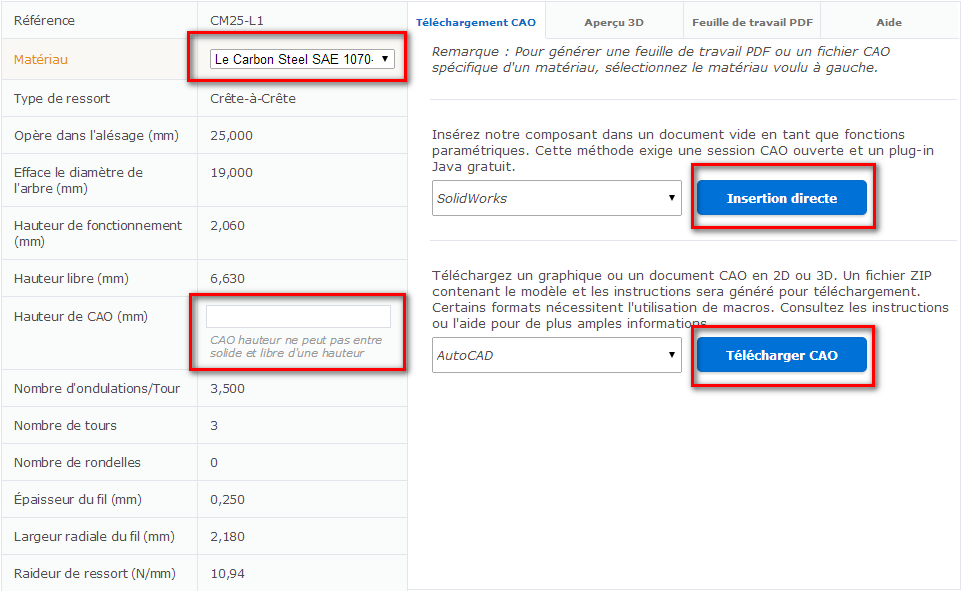

• Envoyez le formulaire, puis choisissez le matériau et sélectionnez la Hauteur (ressorts ondulés uniquement), puis sélectionnez votre format et cliquez sur « Insertion directe » ou « Télécharger ».
